古罗马的秘密配方，无钢筋混凝土为何能千年不坏

两千年前，古罗马人建造的万神殿依然稳固如初，它那横跨四十三米的混凝土穹顶至今保持完好，是世界上最大的不加钢筋混凝土圆顶。相比之下，现代混凝土建筑往往在百年内出现老化或开裂。

稳固的古罗马建筑（图片来源：作者使用AI生成）

科学家长期以来一直想知道，罗马人是如何在没有现代机械和化学知识的时代，制造出如此持久的建筑材料。过去的研究认为，他们的秘诀在于火山灰和石灰的独特组合，使混凝土在反应中生成坚硬的矿物结构。然而，最新研究发现，这种解释仍不完整。罗马混凝土的真正韧性，不仅源于材料成分，更来自一种特殊的制作工艺，一种让混凝土具备自我修复能力的古老方法。

揭开罗马混凝土的热混工艺

麻省理工学院的研究团队对意大利普里维尔努姆出土的两千年古罗马混凝土进行了系统分析，发现其中存在大量白色石灰颗粒。这些颗粒在过去常被解释为搅拌不均造成的残留物，但研究人员认为，它们恰恰是材料能够历经时间考验的重要组成部分。

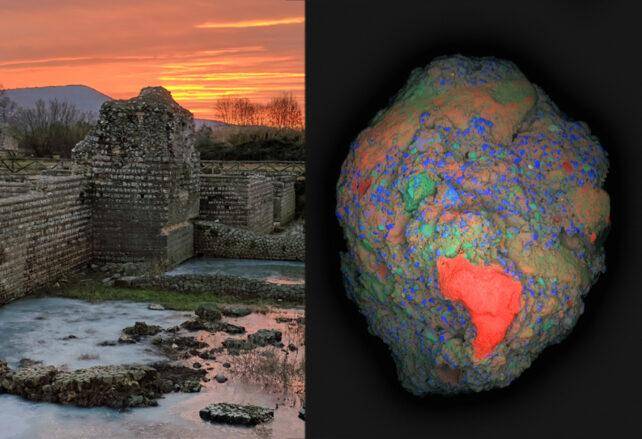

从意大利普里韦尔努姆考古遗址采集的一块2厘米混凝土碎片（图片来源：参考文献[1]）

团队通过扫描电子显微镜、能谱分析、X射线衍射和拉曼成像等方法，观察到混凝土中普遍存在富钙的石灰团，这些团块外部形成明显的反应环，富含钙、硅和铝等元素，与钙硅铝水合物（C-A-S-H）相一致。确认这些石灰颗粒并非失误，而是有意形成的结构，源自一种特殊的生产技术——热混工艺。

在热混过程中，生石灰（CaO）在高温下与水反应生成氢氧化钙（Ca(OH)₂），温度可上升至200°C。这一反应不仅加速了火山灰与石灰间的反应，还促进了C-A-S-H和少量托贝莫来石等晶相的形成。这些高温矿物产物在微观上强化了材料结构，使其在早期固化阶段即具备良好的密实性与强度。

研究团队还观察到，热混工艺会导致部分石灰颗粒在混凝土中保持未完全反应的状态，形成富含钙的微小核心区域。这些区域在材料中均匀分布，具有较高的表面积和反应活性。随着时间推移，它们成为混凝土内部储存化学能的微型单元，在外界条件变化或出现裂缝时发挥作用。

这一系列分析结果表明，罗马工匠的混凝土配制并非简单的经验行为，而是一种兼顾反应动力学与结构控制的成熟技术。热混工艺通过在局部形成高温微环境，使混凝土在化学与物理层面获得更强的稳定性，为其千年不坏的特性提供了科学解释。

自愈的秘密

麻省理工学院团队通过对罗马混凝土样品的结构和化学分析，揭示了其非凡耐久性的关键机制，：石灰团在裂缝修复中的长期作用。在古罗马的热混工艺中，部分石灰团被包裹在基质中并保持未完全反应，这些富含钙的颗粒在混凝土中充当潜在的反应储库。

研究发现，当环境变化或机械应力导致微裂缝出现时，水分渗入裂隙，会激活这些石灰团。它们释放出钙离子，形成富钙的碱性溶液，随后在空气或湿度作用下转化为碳酸钙晶体，将裂缝重新封闭。

这一过程不仅限于单纯的碳酸盐沉积，还可能引发二次反应。未在初期反应的火山灰或火山碎屑与溶出的钙发生作用，生成新的钙硅铝水合物结构，从而强化混凝土内部界面区域。这种反应机制使材料在遭受环境侵蚀或微观破坏后，仍能在数周至数月内恢复结构稳定性。团队通过模拟实验发现，采用这种工艺制备的混凝土样品在出现裂纹两周后可实现明显的自愈，而未添加生石灰的对照组裂缝仍然存在。

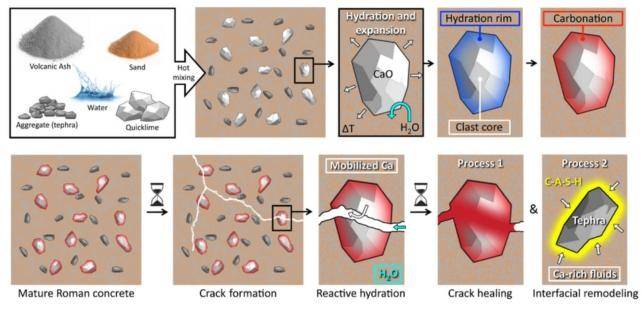

古罗马混凝土自愈机制的推测（图片来源：参考文献[1]）

自愈效率取决于裂缝是否与石灰团相交。显微成像显示，在古罗马建筑样品中，裂纹通常沿着石灰团路径扩展，这种结构布局恰好有利于修复反应的发生。随着时间推移，石灰团缓慢碳化，形成高孔隙率的碳酸钙相，使材料在保持力学性能的同时，仍能在未来损伤中再次释放反应物，维持持续的修复潜力。

总结

古罗马混凝土的研究让人们重新认识了古代工程技术的深度。罗马人并未依赖现代化学理论，却通过经验掌握了高温反应和物质转化的规律。他们采用的热混工艺，使混凝土在结构上具有层级反应能力，而富钙石灰团的存在赋予了材料持久的自愈特性。这种由材料自身完成的修复机制，让建筑在几千年后依然稳定存在。

现代工程中常以增加强度和添加外部修复材料来延长建筑寿命，而罗马混凝土启示我们，更高效和可持续的途径，或许是让材料具备自我修复的能力。科技的发展正在让这种理念回到现实，未来城市中可能再次出现能自我养护的建筑结构。

参考文献：

[1] Seymour, Linda M., et al. "Hot mixing: Mechanistic insights into the durability of ancient Roman concrete." Science advances 9.1 (2023): eadd1602.

[2] Rokaya, Nisha, et al. "Design of Co-culturing system of diazotrophic cyanobacteria and filamentous fungi for potential application in self-healing concrete." Materials Today Communications 44 (2025): 112093.

[3] Mackechnie, J. R., and M. G. Alexander. "Using durability to enhance concrete sustainability." Journal of Green building 4.3 (2009): 52-60.

策划制作

作者丨杨 超 深圳理工大学科普主管、中国科普作家协会会员

审核丨孙克衍 中国矿业大学副教授
